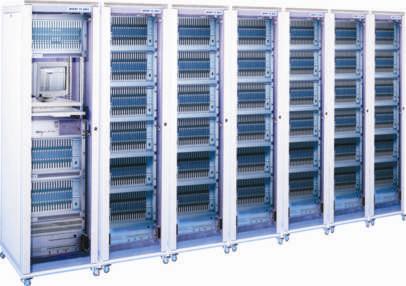

МК - это двухступенчатый коммутатор цифровых каналов с полнодоступным распределенным цифровым коммутационным полем, оснащенный 128 интерфейсами для подключения цифровых трактов Е1. МК предназначен для создания коммутационных полей большой емкости путем объединения по стыкам Е1 линейных коммутаторов, абонентских цифровых концентраторов, цифровых автоматических телефонных станций или нескольких МК между собой. В составе АТС МК выполняет функции узла коммутации сети (транзитной станции), шлюза между ЛК и сетью ТфОП.

Групповой коммутатор обеспечивает прием первичных цифровых потоков, обработку сигналов управления и взаимодействия, поступающих по каналам сигнализации, поиск свободных каналов по запрашиваемым направлениям и коммутацию цифровых каналов на время установления соединения. Коммутатор создает не блокируемое поле коммутации, что обеспечивает возможность коммутации любого из каналов любого входящего цифрового тракта с любым свободным каналом любого исходящего тракта. Емкость коммутационного поля может изменяться от 240 до 3 840 каналов.

В общем случае ГК строится на базе трех модулей:

  - модуля групповой коммутации - МГК (8 PCM);
  - модуля межгрупповой связи - ММС (CPU 128);
  - модуля синхронизации - МС (SYN 128).

Основные функции МК реализуются в МГК (8 PCM). Каждый МГК (8 PCM) оснащен восемью интерфейсами для подключения внешних потоков Е1 и четырьмя внутренними интерфейсами 4096 кбит/с, с помощью которых он через кросс-плату может быть соединен, в общем случае, с четырьмя ММС, обеспечивающими совместную работу МГК (8 PCM). В МГК (8 PCM) осуществляется пространственно-временная коммутация цифровых каналов восьми включенных в него трактов Е1. Коммутация каналов цифровых потоков, включенных в разные МГК (8 PCM), осуществляется в ММС. При этом все ММС работают автономно в режиме разделения нагрузки и при выходе из строя одного из них система продолжает обслуживать вызовы, поступающие по всем АЛ и СЛ, хотя и с меньшей пропускной способностью. Таким образом, обеспечивается 300% резервирование связей между МГК (8 PCM).

МС осуществляет формирование сигнала синхронизации с частотой 8 кГц из одного из трех внешних цифровых потоков со скоростью 2048 кбит/с, а также выполняет функции модуля аварийной сигнализации о нарушениях в работе МК и его отдельных подсистем.

АБОНЕНТСКИЙ МОДУЛЬ

АМ представляет собой функционально завершенное устройство, которое может использоваться как самостоятельная цифровая оконечная (ОС) или транзитно-оконечная (узловая) станция емкостью до 128/256 аналоговых и цифровых абонентских линий (В-каналов) и до 4/12 трактов Е1 для внутристанционных и межстанционных соединений.

В составе АТС ЮНИТ TS-004 АМ подключается к МК и выполняет функции подстанции или УПАТС, оконечного устройства для абонентского доступа в сеть, концентратора абонентской нагрузки, сигнального конвертера, сервера абонентских услуг, выполняет функции обслуживания вызовов, сбора и выдачи в ТТЭ данных для тарификации соединений.

В общем случае в состав АМ входят следующие модули:

  - модуль коммутации и управления - МКУ (CPU 256);
  - линейный модуль групповой коммутации - МГКЛ (8 PCM);
  - модуль для подключения аналоговых АЛ - МАЛ (16 PA).

Все функции по обработке и обслуживанию вызовов, синхронизации, управлению, сопряжению с внешними системами посредством интерфейсов RS-232/ Ethernet выполняются в МКУ, который, кроме того, оснащен четырьмя интерфейсами для подключения внешних трактов Е1.

МГКЛ представляет собой цифровой коммутатор, который двумя внутренними трактами со скоростью 4 096 кбит/с соединен с коммутационным полем МКУ. ТКМ оснащен восемью интерфейсами для подключения внешних потоков Е1 и служит для наращивания абонентской емкости малых станций, либо для транзита внешнего трафика.

Абонентский модуль является базовым блоком для построения территориально распределенных станций (местных сетей связи) емкостью до 5000 абонентов.

Главной особенностью системы ЮНИТ TS-004 является то, что каждый АМ может действовать как автономное устройство или как самостоятельная УПАТС. Требование автономности для АМ привело к тому, что каждый АМ обладает собственной системой управления. В то же время и несколько блоков АМ, которые взаимодействуют через ИКМ-линии и МК являются одной системой. На мультисервисный коммутатор возложена задача обеспечения тракта для обмена управляющей информацией и непосредственно данными между АМ.

Протоколы сигнализации

EDSS-1 - Гибкая программная настройка всех таймеров и информационных элементов (Q.920, Q.921, Q.930, Q.931), позволяющая быстро адаптировать протокол к любому типу станций, включая так называемые «не совсем стандартные».

OKC N 7 - Гибкая программная настройка всех таймеров и параметров MTP и ISUP.

До 128-ми потоков на 1 сигнальный линк.

До 8-ми сигнальных линков на 1-пучок.

Общее количество сигнальных линков – до 128-ми.

Удаленный доступ через подсистему TCAP

R1,5 - Гибкая программная настройка регистровой и линейной сигнализации:

Изменение уровней, длительности выходных сигналов

Изменение чувствительности частотных приемников

Изменение начала и завершения различных фаз установления соединения.

R2 - Поддержка различных национальных версий протокола,

Поддержка спутниковой версии протокола

Маршрутизация

• Маршрутизация по номеру абонента Б

• Маршрутизация по номеру абонента А

• Маршрутизация по дате и времени суток

• Развитая система модификации и подстановок номеров А и Б

Управление

• Возможность управления через различные интерфейсы:

                Ethernet/TCP/IP, RS-232, E1.

• Возможность одновременного обслуживания с нескольких терминалов управления.

• Возможность оперативного получения исчерпывающей информации о функционировании системы (аварийные ситуации, загрузка, биллинг) и автоматического формирования соответствующих отчетов.

• Возможность подключения до 32-ти внешних исполнительных устройств (табло, аварийная сигнализация и т.п.)

• Возможность резервного копирования на flash-карту биллинговой информации (CDR-записи).
